Apakah operasional mesin es kristal ini menyulitkan untuk pemula?

Tidak. Mesin didesain dengan sistem otomatisasi berbasis PLC & Touchscreen HMI. Operator dapat menjalankan siklus pembuatan es, proses pemotongan, hingga penanganan error hanya dengan beberapa sentuhan di layar panel kontrol.

Apa fungsi penggunaan layar HMI (Touchscreen) pada panel kontrol mesin es?

Layar HMI berfungsi mempermudah operator memantau proses produksi secara visual, mengatur timer pencetakan es, serta melihat riwayat kerusakan (alarm log) tanpa harus membuka panel listrik utama.

Mengapa sistem otomasi mesin es kristal menggunakan arus 24V DC untuk jalur kontrol?

Penggunaan arus searah (24V DC) jauh lebih aman bagi operator yang menyentuh tombol/layar panel, sekaligus melindungi komponen elektronik sensitif (PLC) dari gangguan induksi arus AC daya tinggi.

Apakah panel kontrol terlindung dari cipratan air di area pabrik?

Ya, boks panel didesain dengan sistem pintu ganda (double door), kunci kait khusus, serta karet pelindung (rubber gasket) di sekeliling pintu untuk mencegah masuknya uap air, kelembapan tinggi, maupun debu industri.

Apa yang harus dilakukan jika kapasitas produksi es menurun atau es tidak tercetak sempurna?

Pastikan pasokan air dan tekanan pendingin normal, serta saringan air tidak tersumbat. Jika indikator tekanan pada panel kontrol menunjukkan peringatan, segera ajukan jadwal perbaikan teknisi.

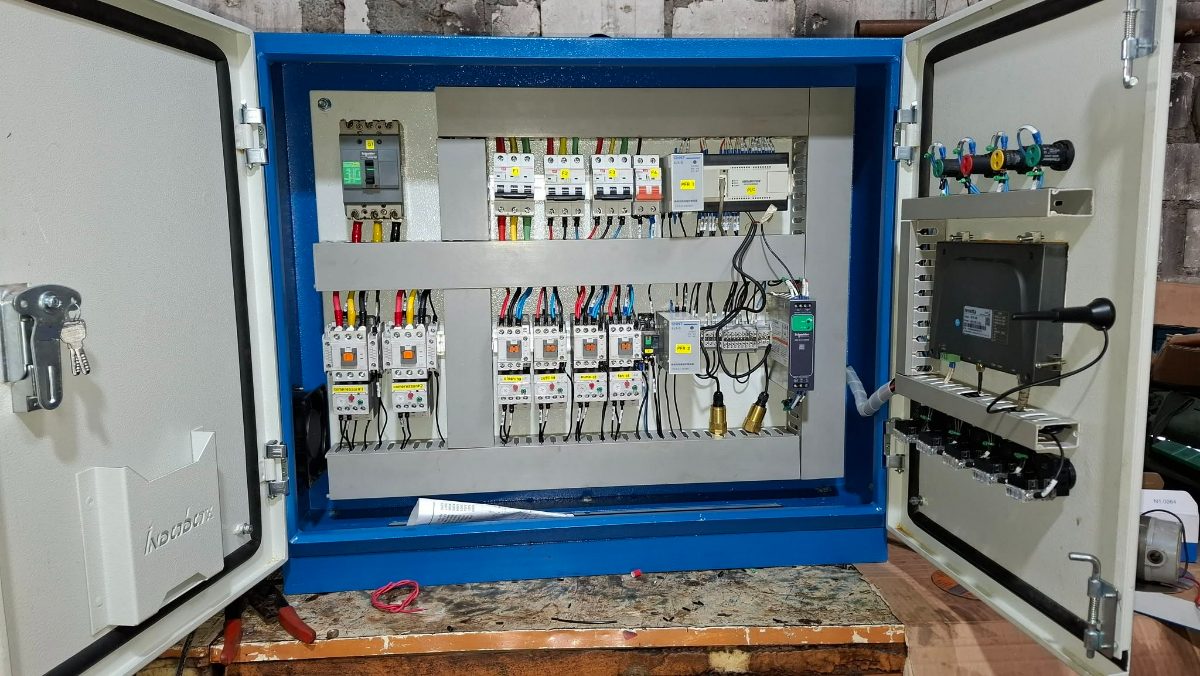

Panel Kontrol Mesin Es Kristal: Otak Canggih dengan Proteksi Listrik Berlapis & User-Friendly

Dalam industri pembuatan es batu kristal (ice tube), panel kontrol adalah "otak" sekaligus "benteng pertahanan" utama mesin. Mesin es kristal bekerja dalam kondisi ekstrem: mengendalikan motor listrik berdaya besar, siklus pendinginan cepat, tekanan refrigran tinggi, serta lingkungan yang dekat dengan air. Tanpa sistem kontrol yang terintegrasi, risiko kerusakan kompresor hingga kegagalan fungsi akibat gangguan kelistrikan akan sangat tinggi.

Panel kontrol modern menggabungkan kemudahan operasional (user-friendly) dengan standar keamanan kelistrikan industri berlapis untuk memastikan mesin berproduksi secara efisien, aman, dan tahan lama.

1. Proteksi Kelistrikan Berlapis (Safety Features)

Guna melindungi komponen mahal—seperti kompresor, pompa air, dan motor pemotong (cutter)—panel kontrol dirancang dengan proteksi keamanan bertingkat:

Komponen ProteksiFungsi & Peran KeamananMCCB (Main Circuit Breaker)Pemutus arus utama berkapasitas besar untuk memutus seluruh aliran listrik jika terjadi hubung singkat (short circuit) atau beban ekstrem.MCB Pembagi (F1, F2, F3, F4)Mengisolasi setiap jalur beban individual (PLC, pompa, fan, solenoid) sehingga jika terjadi gangguan di satu jalur, komponen lain tetap aman.Phase Failure & Voltage Relay (PED)Memantau tegangan listrik 3-phase secara real-time. Otomatis mematikan mesin jika terjadi kehilang fasa (phase loss), tegangan terlalu rendah (under-voltage), atau terlalu tinggi (over-voltage).Thermal Overload Relay (TOR)Melindungi setiap motor listrik dari arus berlebih (over-current) akibat beban mekanis yang terlalu berat sebelum gulungan motor terbakar.Power Supply 24V DC TerisolasiMemisahkan jalur daya utama (AC) dengan jalur kontrol otomatisasi (DC), sehingga aman bagi operator dan memperpanjang umur komponen PLC/HMI.Enclosure Ganda & Fan PendinginBoks panel menggunakan sistem pintu ganda (double door) dengan karet seal pelindung uap air/debu, serta dilengkapi kipas pendingin (exhaust fan) agar suhu internal panel tetap stabil.

2. Kemudahan Operasional & Otomasi (User Friendly)

Sistem kontrol yang baik dirancang agar dapat dioperasikan dengan mudah oleh operator pabrik tanpa memerlukan latar belakang teknik yang rumit:

Pusat Kontrol Terintegrasi (PLC Module): Seluruh siklus pembuatan es—mulai dari pengisian air, proses pembekuan (freezing), pelepasan es (harvesting), hingga pemotongan—diatur secara presisi oleh pengontrol mikro terprogram.
Layar Sentuh Intuitif (HMI Touchscreen): Dipasang di bagian dalam/depan pintu panel untuk menampilkan grafik status mesin, waktu siklus, suhu, serta tombol kontrol Start/Stop/Manual Test secara rinci.
Sistem Deteksi Malfungsi Otomatis: Apabila terjadi gangguan (misalnya tekanan tinggi atau pompa macet), layar akan menampilkan pesan alarm/error spesifik, memudahkan teknisi dalam melakukan penanganan (troubleshooting).
Indikator Lampu LED & Panel Luar: Pilot lamp memberi penanda visual cepat mengenai status fasa listrik, kondisi Run, Standby, maupun Fault.

3. Standar Perkabelan & Struktur Panel Modern

Kerapian interior panel menentukan kemudahan perawatan berkala dan keamanan jangka panjang:

Wiring Duct Comb (Trunking Kabel): Seluruh kabel tersusun rapi di dalam duct pelindung gril, mencegah kabel saling melilit atau terkelupas akibat getaran mesin.
Penandaan & Labeling Komponen: Setiap MCB, kontaktor, relay, hingga terminal kabel diberi label nomor/kode yang jelas sesuai dengan diagram skema kelistrikan.
Terminal Crimp & Ferrule: Setiap ujung kabel dipasangi selongsong ferrule tembaga untuk memastikan koneksi baut kencang, tidak mudah kendur, dan bebas korosi.

4. Seberapa Penting Sistem Kontrol yang Memadai pada Mesin Es Kristal?

Penggunaan panel kontrol standar industri bukan sekadar pelengkap, melainkan investasi vital bisnis es batu Anda:

Mencegah Kerusakan Kompresor (Burnout): Kompresor adalah komponen termahal pada mesin es. Tanpa Phase Protection dan Overload Relay, fluktuasi listrik PLN dapat membakar gulungan kompresor dalam hitungan detik.
Efisiensi Waktu & Konsistensi Es: PLC mengatur detik perpindahan dari moda pembekuan ke pemanenan secara presisi. Keterlambatan beberapa detik saja dapat membuat es terlalu tebal dan menyumbat pemotong.
Menghemat Biaya Maintenance & Downtime: Panel dengan troubleshooting visual dan struktur perkabelan rapi memangkas waktu perbaikan hingga 80% saat terjadi gangguan operasional.
